Функции и предназначение устройств АВР

Перерыв в подаче электроэнергии может привести к проблемам в работе электрооборудования, привести к нарушению нормальной жизнедеятельности, вплоть до угрозы для жизни и безопасности людей. Автоматическое включение резерва необходимо для подключения запасного оборудования взамен основного. Устройства авр предназначены для обеспечения бесперебойного снабжения электричеством потребителей. Сферы эксплуатации: коммунальные службы, промышленность, сельское хозяйство.

Применение АВР необходимо для быстрого переключения с одного источника питания на другой для того чтобы:

• исключить потери электрической энергии при одновременном подключении обоих источников электропитания;
• предотвратить короткие замыкания;
• упростить разработку рабочих режимов;
• защитить людей, работающих на объекте от поражений электрическим током;
• предотвратить убытки, связанные с простоем оборудования.

Подключение резерва электропитания, переход на вторую независимую сеть или генератор необходимо для бесперебойной работы:

• силового оборудования;
• освещения, особенно это важно в местах большого скопления людей в тёмное время суток;
• систем пожарной безопасности для функционирования средств пожаротушения;
• лифтовых и других грузоподъёмных механизмов, неисправности которых могут представлять опасность при падении;
• систем отопления жилых и производственных помещений;
• прочее.

Особенности и описание

Устройство АВР в электрике ‒ это автомат для введения в работу резервного источника питания или подключение выключателя, отвечающего за разделение сети.

Принцип работы заключается в следующем: контроль наличия напряжения на каждой фазе, частоты переменного тока. При изменении нагрузки, выходящей за пределы нормы, контакторы размыкаются на основном входе и замыкаются на резервном.

Конструкция включает следующие составляющие:

• контакторы нужны для того, чтобы перевести нагрузки с основного электроснабжения на аварийное;
• реле контроля фаз установлено для фиксации тока в электросети;
• контроллеры отслеживают значения параметров при использовании генератора;
• индикаторы напряжения, включения контакторов, чередования фаз для базисного и запасного вводов;
• блоки управления.

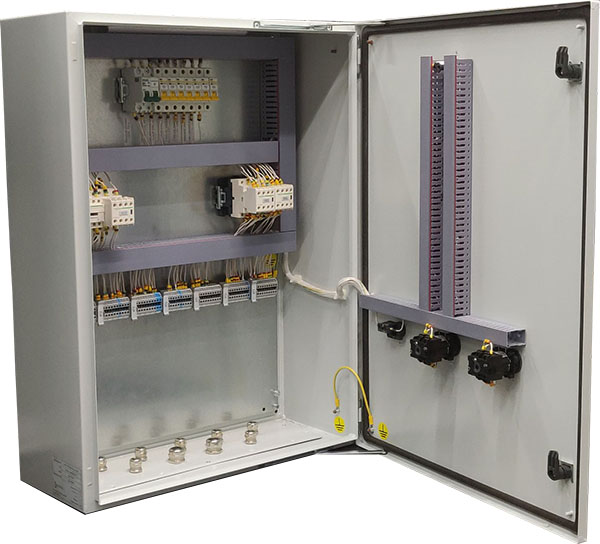

Для размещения схем АВР используются щиты, шкафы в напольном или настенном исполнении с лицевой панелью индикации. Для решения конкретных задач производители выпускают установки по типовым проектам, также опираются на техническое задание заказчика.

Характеристики:

• применение для систем: однофазный и трёхфазный переменный ток, напряжение 220, 380 В, частота 50-60 Гц;
• быстродействие 0.3 ‒ 0.8 с;
• мгновенное срабатывание переключения вне зависимости от причин отключения питания;
• степень защиты по ГОСТ 14252 IP21, IP54;
• климатическое исполнение согласно условиям эксплуатации при температуре от -40 до +40°C;
• отсутствие в окружающей среде токопроводящей пыли, агрессивных частиц, превышающих установленные нормы.

Основные виды

Классификация устройства авр на типы базируется на следующих признаках:

• приоритет ввода: односторонние (рабочая и резервная секция), двусторонние (обе линии приоритетные), для надёжности могут быть задействованы несколько независимых линий;
• восстановление электропитания в нормальном режиме или полное отключение;
• категория электропотребления: первая ‒ объекты, прекращение электроснабжения на которых связано с угрозой жизни и ущербу в государственном масштабе, вторая ‒ потребители, для которых отключение электричества затрагивает материальные потери;
• тип сети: чаще трёхфазное, для бытовых генераторов ‒ однофазное;
• максимальный показатель напряжения;
• мощность коммутируемой нагрузки;
• время срабатывания.

Отличия АВР для частного дома и промышленности

Резервная автоматика для бытового и производственного электропотребления различается не только расчетной мощностью источника питания, но и возлагаемых на неё задачах, масштабе последствий в случае сбоя. При выборе в обоих случаях учитывают суммарную мощность потребления и подбирают с небольшим запасом.

Частный дом

• применение маломощных электродвигателей (освещение, электроника, бытовая техника), обычно подходят АВР для однофазной сети 220В, сила тока 50 ‒ 60 А;
• автоматика с двумя или тремя полюсами, для установки последних необходимо получить специальное разрешение;
• скорость срабатывания не имеет принципиального значения.

Промышленные объекты

• использование электрооборудования с мощными двигателями (станки, конвейеры, т.д.) требует устройств для трёхфазной сети с напряжением 380 В, сила тока может составлять до нескольких сотен ампер;
• трёх- или четырёх полюсные АВР ‒ стандартное решение для производства;
• необходимость в быстром запуске резерва, чтобы не нарушить технологические процессы; безотказное срабатывание также должно гарантировать безопасность для работников предприятия;
• наличие дополнительных функций: контроль и настройка параметров извне, связь с противопожарной системой.

Модели на основе контакторов характеризуются простой конструкцией, компактными размерами, надёжностью, длительным ресурсом, подходят для частых и быстрых коммутаций в электросети. К недостаткам относят незащищённость от перегрузки, коротких замыканий, необходимость в механической блокировке. Для устранения дополнительно ставят защитное реле, предохранители, что усложняет схему.

АВР с автоматическими выключателями снабжены функциями встроенной защиты, расширенными возможностями управления, не допускают случайных подключений при кратковременных скачках напряжения, подходят для более продвинутых систем.

Назначения и особенности эксплуатации щитов ввода резерва

При исчезновении электропитания переключение линий осуществляется при помощи щитов АВР, которые служат для повышения надёжности электроснабжения как частных домов, так и промышленных объектов.

Металлическая конструкция с панелями контроля и индикацией напряжения оснащена реле, приборами и предусматривает четыре алгоритма работы:

1. Приоритет первого ввода подходит для переключения электропотребителя при падении напряжения на второй ввод, при восстановлении электропитания происходит обратное действие.
2. Два равноценных ввода позволяют использовать потребителям оба, однако, при аварийном переключении обратного возврата не будет.
3. При восстановлении питания подключение базисного источника осуществляют вручную.
4. Вводы независимые, при отказе одного из них все потребители пользуются исправным.

Функциональность щитов ввода резерва

Переключатель питания:

• работает как в автоматическом, так и в ручном режиме;
• защищает систему от коротких замыканий, перегрузок;
• переключается на основной ввод при восстановлении подачи напряжения;
• учитывает потребление электроэнергии;
• контролирует наличие напряжения в цепях с постоянным сравнением значения показателя основного источника от заданных границ, отслеживает правильность чередования фаз;
• обеспечивает быстрый безопасный доступ к содержимому щита обслуживающему персоналу.

Требования к ЩАП и ЩАВР

• однократное срабатывание при отключении электроэнергии на основной линии невзирая на причины, при просадке напряжения;
• максимально быстрый отклик;
• переключение при наличии напряжения и отсутствия короткого замыкания на резерве;
• подключение генератора в течение 0.3 ‒ 0.8 секунды;
• возможность настройки порога срабатывания;
• соответствие регламенту Правил устройства электроустановок.

Для надежной работы системы, проверки соответствия всем предъявляемым техническим требованиям необходимо проводить регулярное обслуживание, которое может быть единоразовым или плановым и включает контроль:

• целостности силовых линий;
• работоспособности механизма прямого и обратного переключения, приоритетного ввода;
• времени отклика;
• наличие ложного срабатывания;
• последовательности чередования фаз;
• прочее.

В итоге проводят сравнение всех фактических показателей, заложенных в технических рекомендациях с нормативными данными производителя, составляют протокол проверки. На корректность мероприятия оказывают влияние условия проведения. Недопустимо наличие в помещении токопроводящей пыли, взрывоопасных частиц, что несёт угрозу безопасности персонала.

Планово-предупредительные работы по техническому обслуживанию электроустановок отвечают установленному регламенту при соблюдении следующих условий:

• к работе допускаются только квалифицированные работники с разрешённой группой допуска по электробезопасности, прошедшие соответствующее обучение, регулярно подтверждающие свою квалификацию;
• при испытаниях применяется контрольно-измерительная аппаратура с действующей датой поверки;
• компания осуществляет техобслуживание только при наличии разрешительных документов на проведение подобного рода работ.

Отличия щитов ЩАП от шкафов АВР

Назначение любого авр вне зависимости от исполнения — это возможность подключать запасной источник при обесточивании основного. Однако, существуют некоторые отличия в функционале:

• Щиты щап характеризуются простой конструкцией, чаще изготавливаются по схеме «2 в 1» с основным и резервным вводом и одним выходом. При обнаружении изменений в подаче напряжения, перекоса, порядка чередования фаз, запитывающихся от основного ввода, реверсивный контактор переключает систему на запасной. Устройство выпускают в однофазном или трёхфазном исполнении, номиналом до 250 А. Схема включает: два аппарата защиты, автоматические выключатели, реверсивный контактор, реле контроля фаз.
• Шкафы ШАВР изготавливают чаще в напольном исполнении на номинал выше ста шестидесяти ампер. Изготовление реализуется по различным схемам:
  «2 в 1» в качестве переключающего механизма до 630 А применяют реверсивный контактор, а свыше этого значения ‒ автоматы-выключатели с мотор-приводами;
  «3 в 1» «4 в 1» отличаются от предыдущей схемы количеством вводов (три и четыре) и их последовательным переключением по мере необходимости;
  «2 в 2» в работе участвуют две секции каждая со своим вводом; при прекращении подачи электроэнергии подключается секционный аппарат и оба блока подпитываются от рабочего входа;
  «3 в 2» «4 в 2» аналогичны предыдущему варианту, снабжаются дополнительными источниками питания;

«Энергоцентр» выпускает любые варианты устройств для подключения резерва по типовым проектам или по техническому заданию заказчика. Для оформления заказа достаточно отправить запрос с подробным его описанием и связаться с сотрудниками предприятия для обсуждения деталей. Выбирать модель АВР стоит отталкиваясь не столько от стоимости, сколько от поставленных задач, суммарного потребления, назначения объекта.
