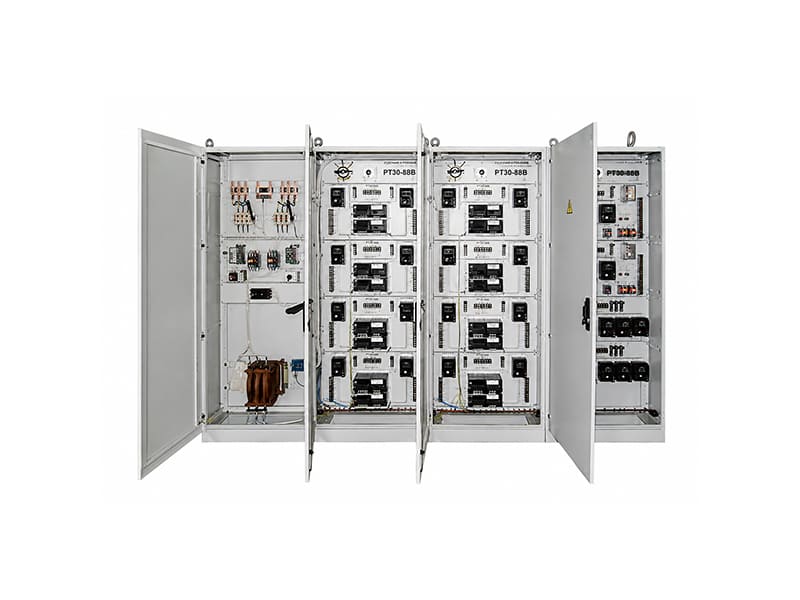

НКУ серии РТЗО (РТЗО-88, РТЗО-88м, РТЗО-88в)
Описание
Применение НКУ серии РТЗО
НКУ серии РТЗО используют для питания и регулирования электродвигателей. Сфера применения:
- электростанции;
- энергосистемы любых объектов.
Обозначение типов НКУ, входящих в состав сборок РТЗО, соответствует ОСТ16 О.689.044-83
Условия эксплуатации РТЗО
|
Наименование параметра |
Значение параметра |
|---|---|
|
Высота над уровнем моря |
Не более 2000 м |
|
Температура окружающего воздуха |
От +5° до +40°С |
|
Рабочее положение в пространстве |
Вертикальное (с допустимым отклонением от вертикали в любую сторону не более чем на 5%) |
|
Окружающая среда |
Не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию с атмосферой типа II |
|
Климатическое исполнение |
УХЛ4 |
|
Относительная влажность воздуха |
Не более 90% (при температуре +20°С) |
|
Группа условий эксплуатаций по ГОСТ 17516.1 |
М1 |
|
Степень защиты по ГОСТ 14254-96 |
IP41 |
Сравнительные технические параметры сборок РТЗО-88В и РТЗО-88М
|
Технические параметры |
РТЗО-88В |
РТЗО-88М |
Примечание |
|
Высота шкафа |
2200 мм 2000 мм |
2000 мм |
Увеличение высоты шкафа на 200 мм при наличии блоков на одно присоединение позволяет увеличить заполняемость шкафов при уменьшении кол-ва шкафов. |
|
Количество присоединений |
1 |
2 |
|
|
Макс.кол-во присоединений управления задвижками в одном шкафу |
12 |
10 |
|
|
Номинальный ток блока ввода шкафов присоединений |
100 А (рубильник) |
40 А (пакетный выключатель) |
Учитывая, что вне зависимости от мощности токоприемника сечение отключаемых проводов 4 мм2, для подключения к пускателю в блоках РТ30-88М необходимо деформировать провод, возможна поломка провода. |
|
Наличие шкафа ввода, позволяющего одновременно подключать шкафы присоединений маломощных токоприемников через реактор и блоки присоединений задвижками 14-28 кВт |
Имеется |
Отсутствует |
|
|
Исполнение шкафов по способу подключения внешних проводов, в том числе к шкафам ввода |
Универсальное ввод сверху или снизу |
Ввод сверху или снизу |
Универсальное подключение внешних проводов в шкафах ввода РТЗО-88В упрощает монтаж на месте эксплуатации |
|
Шина PEN |
Вертикальная и внизу |
Внизу шкафа |
Наличие вертикальной шины PEN в блоках РТЗО-88В позволяет осуществлять разделку кабеля непосредственно в зоне блока подключения |
|
Шина PE и N |
Вертикальная и внизу |
||
|
Расположение клеммных зажимов Охи ОХТ, в том числе силовых, через которые подается питание на блоки и присоединения |
На каркасе шкафа |
Непосредственно на блоке |
Расположение в РТЗО-88В клеммных зажимов непосредственно на блоке исключает возможность во время эксплуатации демонтировать какой-либо из блоков без нарушения цепи питания, что противоречит требованиям ГОСТ Р 5132.1 |
Характеристика
Комплект формируется из шкафа ввода и нескольких присоединенных шкафов. Изделия обладают технической характеристикой и ограничениями по эксплуатации.
- Частота тока: 50 Гц.
- Защита: по ГОСТ 14254-96.
- Расположение: вертикальное.
- Температура окружающего воздуха: < +40°С.
- Требования безопасности: ГОСТ 12.2.007.0-75.
- Мощность электроприводов ТЭС, АЭС: < 10 кВт.
- Мощность двигателя запорной и регулирующей арматуры: < 28 кВт.
Нарушение ограничений приводит к аварийным ситуациям, опасным для жизни человека. Продукция может поставляться отдельными шкафами и блоками.
Качество
Качество контролируется визуально и методом испытаний. Визуально изделия осматривают на отсутствие внешних повреждений, испытания регламентируются ГОСТ Р 51321.1-2000. Устройства испытывают на:
- степень защиты;
- пожароопасность;
- твердость материалов;
- стандартные напряжения;
- электроизоляционные свойства и др.
Результативные значения должны соответствовать нормативным.
О компании
ООО ПКФ «ЭнергоЦентр» производит НКУ серии РТЗО по требованиям стандартов. Качество подтверждено сертификатами и успешным опытом работы с 2008 года. Производство возможно по типовым чертежам и индивидуальным схемам. Доставка реализуется по всей стране. Консультацию по ценам, условиям поставки и наличию товара на складе можно получить по телефону или через заявку на сайте.
