Устройства этажные распределительного модульного типа УЭРМ

Современная электротехническая разработка УЭРМ пришла на смену классическим этажным щитам типа ЩЭ. Подобное электроприспособление монтируется чаще всего в многоэтажных панельных зданиях, где невозможно обустроить углубление для прокладки кабелей. Блочная конструкция способна решить распределительные задачи для силовых и слаботочных коммуникаций в жилом многоквартирном доме.

Для чего предназначен УЭРМ

• приём, учёт, распределение электроэнергии;
• сохранение подключённых устройств, отходящих линий от перегрузок и повреждения от короткого замыкания;
• обеспечение бесперебойности работы электрических сетей;
• размещение приспособлений для подключения телефона, радиоточки, телевизора, интернета;
• безопасная эксплуатация электроприборов;
• предупреждение возникновения пожара из-за возгорания проводки проводов ввиду осуществления постоянного контроля системы;
• защита от удара током при касании зон, оказавшихся под высоким напряжением.

Что включает УЭРМ

Установка представляет собой несколько обособленных модулей, связанных между собой:

• короба электротехнический, связи и сигнализации;
• отсеки телевизионного, телефонного оснащения, радиосети, АСУЭ;
• щитки учётно-распределительные (1 — 4 шт.) ЯУР, двухсекционные для связи и сигнализации ЯСС;
• компенсаторы высоты для закрытия свободного промежутка между потолком и коробами;
• силовые элементы, кабели.

Внутри коробов размещаются Z-образные, П-образные профили для размещения кабелей, различных приспособлений. Внутри КЭТ имеются также зажимы для заземляющего и нулевого проводников. Квартирный ЯУР предусматривает размещение внутри него счётчика учёта электрической энергии, защитной аппаратуры, защищён от постороннего вторжения закрывающейся на замок дверцей, предназначен для каждой квартиры в отдельности. Стальные оболочки ЯУР, ЯСС изготавливаются со степенью защиты IP41, прикрепляются к коробам с помощью резьбового крепежа.

На корпус УЭРМ наносится обозначение (расшифровка важна для работы электрика), состоящее из букв и последовательно расположенных цифр, означающее следующее:

• уэрм — это устройство этажное распределительное модульное;
• 1(2, 3… до 6) — число возможных квартирных подключений на одном этаже;
• 1/3 — однофазный (до 11 кВт)/трёхфазный (до 32 кВт) ввод в квартиру;
• Л/без буквы — размещение КСС левое/правое;
• Х — значение номинального тока вводных автоматов 25 — 63 А на один объект;
• Х — высота ящика в миллиметрах;
• УХЛ4 или другое климатическое исполнение в зависимости от условий эксплуатации по ГОСТ 15150.

Конструкция корпуса

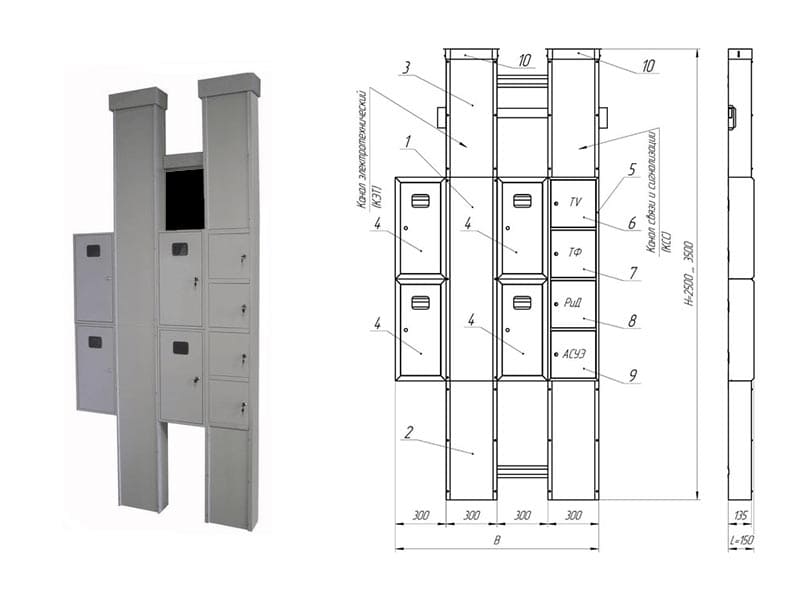

В металлокаркасе, сваренном из плоских и гнутых листов, размещают отдельные составляющие модульной системы: два вертикальных короба электротехнический со съёмной передней крышкой, связи и сигнализации с дверцами, ящики с учётным и распределительным оборудованием. КЭТ, КСС состоят каждый из скреплённых между собой верхнего и нижнего отсека, имеется задняя стенка, а также закрывающаяся лицевая часть для соблюдения правил техники безопасности. Все комплектующие корпуса заземлены, элементы надёжно крепятся к стенке и легко соединяются между собой. Для снятия показаний электросчётчиков установлены окошки с хорошим обзором.

Конструкция сборная, элементы могут поставляться отдельно или в комплекте. Разновидности УЭРМ могут отличаться в зависимости от серии размещением КЭТ, КСС, числом подводимых квартир, а также дооснащаться дополнительными щитками, коробами. Выпускают навесные и утопленные модели.

Как установить оборудование

Установку разрешается проводить только электрикам, прошедших обучение и имеющим квалификационный допуск, или профильным организациям. Монтаж включает несколько этапов.

1. Подготовка заключается в выборе места, проверке наличия и работоспособности необходимых инструментов, доставке оборудования. Блочное устройство поставляется в разобранном виде, собирается при монтаже.
2. Размещение корпуса осуществляют в нише или подвешивают на стену, крепление по заранее нанесённой разметке. При установке на высоту этажного пролёта прикрепляют модули к панелям перекрытия с использованием распорных болтов. Образовавшиеся зазоры со стеной закрывают нащельниками.
3. Предварительная сборка начинается со снятия дверок и заглушек. Затем согласно схеме, проектной документации прикрепляют нейтрали и DIN-рейки, наносят разметку, присоединяют жилы отходящего кабеля, проводят соединение рабочих проводников с RE-шиной, а нулевых с N-шиной.
4. Реализуют подключение в модульных ящиках УЗО, электросчётчиков, автоматов, при необходимости силовых и слаботочных блоков с коммутацией всех элементов.
5. Тестируют систему, подключают к приборам.

Условия эксплуатации устройств

Не допускается:

• размещение, эксплуатация при параметрах, выходящих за границы плюсовых температур от +5 до +40°C, влажности более шестидесяти процентов при 20°C;
• отклонение при монтаже от вертикального размещения;
• присутствие в воздухе рабочей зоны высоких концентраций агрессивных составов из-за опасности разрушения проводки, корродирования металлических частей;
• контакты с водой, пылью, тряска, удары для исключения возникновения аварийных ситуаций;
• монтаж на высоте более двух тысяч метров над уровнем моря.
